Стальной палуб фермы

Прижатая стальная пластина, которая поддерживает бетон пола, известна как напольная палуба. Стальной палуб фермы адаптируется к требованиям быстрой конструкции основной стальной конструкции и в течение короткого периода времени обеспечивает прочную рабочую платформу. Компания фермы стальных ярцов-это новое поколение напольных палуб, разработанных инженерами-строителями.

Отправить запрос

Описание продукта

Компания фермы стальных ярцов-это новое поколение напольных палуб, разработанных инженерами-строителями. Стальные стержни в палубе пола обрабатываются в стальные шарнирные фермы с использованием полуавтоматического сварочного оборудования из листового металла на заводе, чтобы заменить поднятую высоту и способность подшипника напольной палубы.

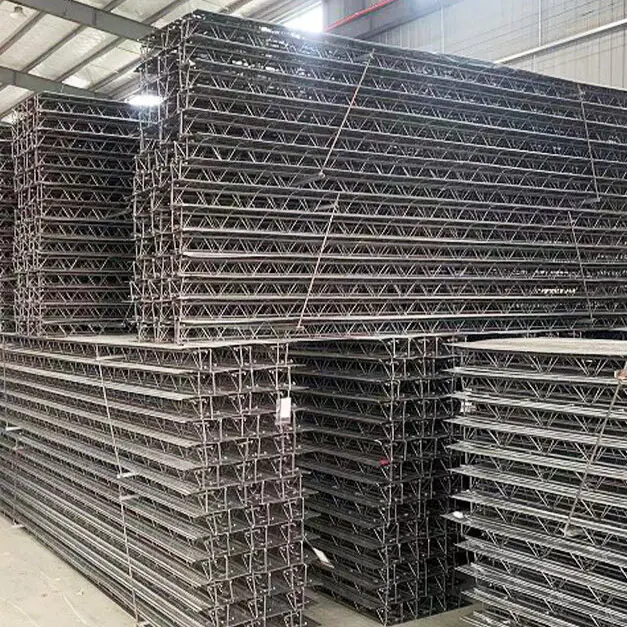

Steel Bar Truss DeckSteel Bar Truss Deck

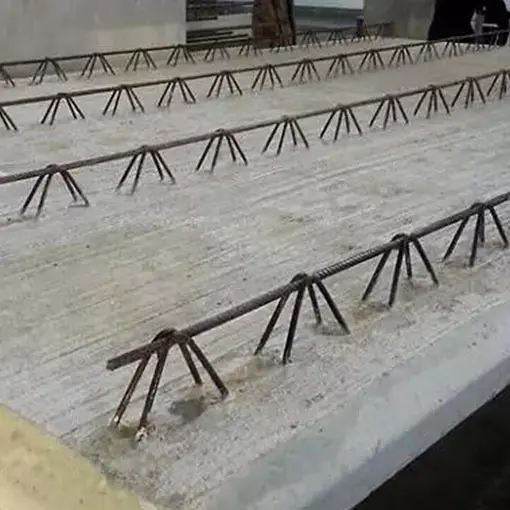

Эта система интегрирует стальные стержни в бетонной плите пола с шаблоном конструкции. Во время процедуры строительства палубы фермы стальных грузов могут выдерживать вес влажного бетона на плите пола и строительную нагрузку. В течение периода использования верхние и нижние аккорды стальные прунки стальной фермы работают вместе с бетоном в целом, чтобы противостоять нагрузке на использование.

Steel Bar Truss DeckSteel Bar Truss Deck

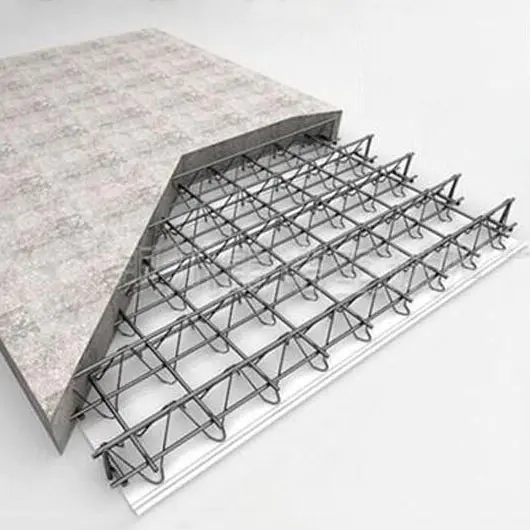

Компания фермы стальных ямков образуется путем соединения стальной фермы и нижнего листа через сварку сопротивления. Стальная ферма изготовлена ​​из стальных стержней, которые используются в качестве верхнего аккорда, нижнего аккорда и веб-стержней в соответствии с различной позицией. Нижний лист может быть изготовлен из оцинкованной стальной пластины или холодной стальной пластины.

Steel Bar Truss Deck

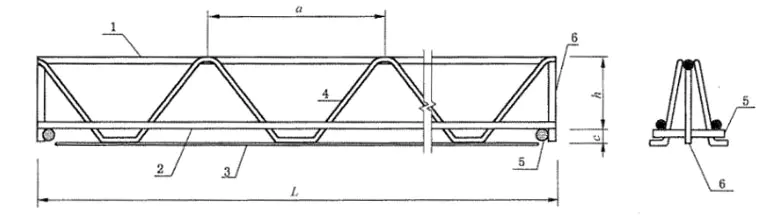

Возвышения

Steel Bar Truss Deck

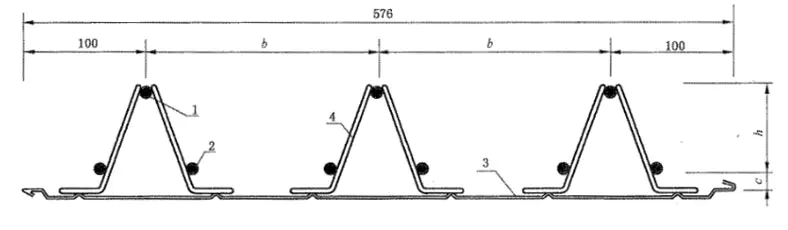

Взгляд


1 、 Верхняя аккорда ; 2 、 Нижняя аккорда ;

3 、 нижний лист ; 4 、 Веб -панели ;

5 、 Горизонтальное усиление поддержки ; 6 、 Вертикальные батончики поддержки.

L : Длина стальной фермы плиты, ≤12000 мм ;

H : высота стальной фермы, 70 ~ 170 мм

А: расстояние между стальными фермерскими участками, 200 мм;

b : расстояние между стальными барсовыми фермами, 188 мм;

C : толщина бетонной крышки, 15 мм;

Steel Bar Truss Deck

Диаграмма нижнего листа


Перед укладкой палубы фермы стальных баров, эталонная линия должна быть установлена ​​в соответствии с исходной позицией, показанной на чертеже. Первая плата должна соответствовать эталонной линии, а другие платы устанавливаются последовательно. Соединение плат принимает метод крепления, и соединение крючка между платами должно быть плотным, чтобы убедиться, что утечка при наличии бетона не будет.
